Более 50 баз оборудования производителей комплексных систем безопасности, пожарных извещателей, оповещателей, систем речевого оповещения, камер СВН, кабелей, а также лотков, коробов и труб. Все базы открыты для редактирования и пополнения.
![Преимущество](/upload/image_resize_cache/sprint.editor/ca1/cmax7d30xaoc0wo2xeidoi6j85g93dpz-656-436-5.webp)
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.
![Преимущество](/upload/image_resize_cache/sprint.editor/39b/1t6hdag7yjeekd177trr44wxi1kbgblj-656-436-5.webp)
При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.
![Преимущество](/upload/image_resize_cache/sprint.editor/e12/9ppcz8qju5sfllbt13oz6thkwcnfh8cq-656-436-5.webp)
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
![Преимущество](/upload/image_resize_cache/sprint.editor/f3d/az4lyqc2edj29vef65jlauxfr7zvr58d-656-436-5.webp)

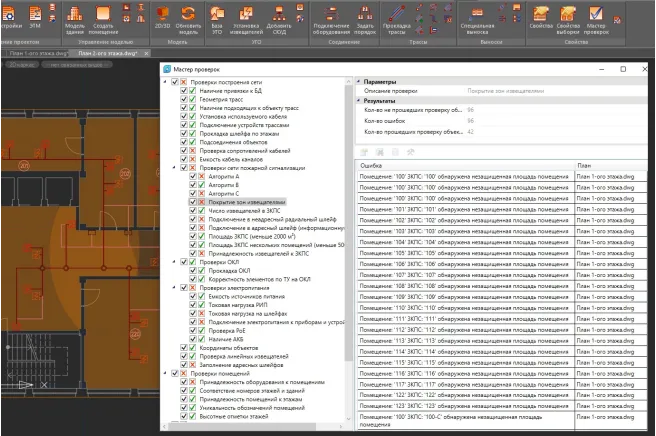

Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС (зоны контроля пожарной сигнализации), разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму, извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.
![Преимущество](/upload/image_resize_cache/sprint.editor/a4f/87bqmspsy622hf4kprze4ncbyreswuh2-656-436-5.webp)

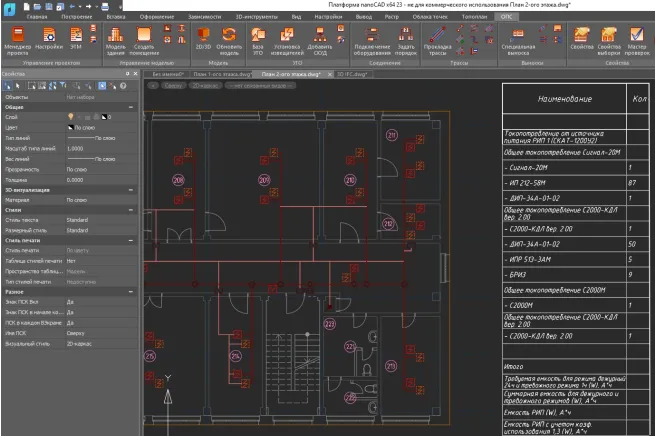

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. Если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.
![Преимущество](/upload/image_resize_cache/sprint.editor/1ad/rhxgp50025e6a14t4e4pr581dfyec3df-656-436-5.webp)

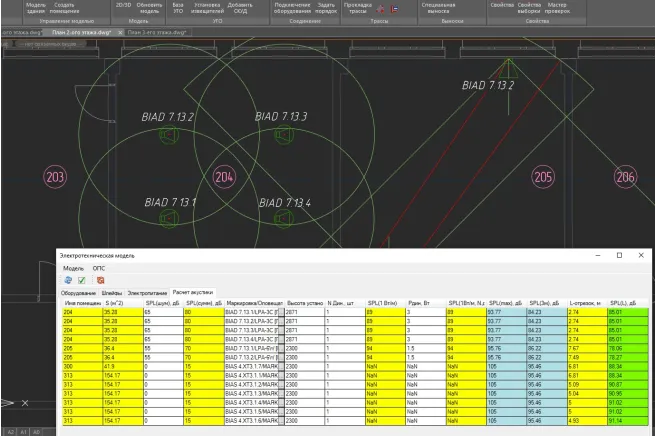

В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.
