Работа проектного института охватывает полный цикл строительного проекта: от изысканий и BIM-моделирования до авторского надзора. Его специалисты уже несколько лет работают в программах комплекта nanoCAD Инженерный BIM (с апреля 2026 года – nanoCAD комплект Инженерия). Но для комплексного BIM-процесса недоставало ключевых звеньев: мощных инструментов архитектурно-строительного моделирования и единой среды для данных.
Было принято решение внедрить nanoCAD BIM Строительство (конфигурация «Архитектура») и CADLib Модель и Архив, чтобы научиться создавать 3D-модели архитектурной части, отработать процедуры информационного моделирования и выпустить собственные автоматизированные шаблоны. Полигоном для экспериментов стал реальный проект малоэтажного гражданского здания.
На выбранном пути требовался опытный проводник. Критерии были жесткими: не просто продавец лицензий, а партнер с глубоким опытом внедрения ТИМ и квалификацией в архитектурно-строительной области. Институт привлек компанию «Центр программных решений» – фокус-партнера «Нанософт» и эксперта по CADLib.
На старте проанализировали 2D-документацию и собрали ядро команды: два архитектора и два конструктора. Их первыми задачами были анализ чертежей, определение перечня элементов для моделирования и создаваемых шаблонов. Так родилась структура будущего 3D-объекта и прояснилось распределение ролей.
«Центр программных решений» подключился в момент, когда основные архитектурные решения уже были разработаны и находились в одном локальном файле. Требовалось выстроить командную работу.
Для организации передачи данных подключили еще одного специалиста, который работал над отделкой в другом файле, располагавшемся уже в сетевом хранилище PostgreSQL.
Передачу организовали через CADLib Проект, но с осторожностью. Прежде чем фиксировать основную модель в системе, команда решила проверить два принципиально разных сценария взаимодействия:
- Ссылочные файлы DWG. Классический подход. Всегда видна актуальная геометрия, удобно работать с отдельными файлами отделки. Но был и серьезный минус: проектировщикам не хватало информации об объектах и их параметрах;
- IFC-модели. Используя гибкие настройки nanoCAD BIM Строительство, команда подготовила пользовательский файл маппинга, включив в него только нужные для работы элементы.
В IFC передавали стены, проемы, сами объекты и их параметры, включая размеры. Это важно, потому что отделка моделировалась как стены с вычитанием проемов, – в таком сценарии IFC оказался гораздо эффективнее.
С выбранной технологией обмена команда перешла к моделированию, используя весь арсенал nanoCAD BIM Строительство: от базовых инструментов до 3D-модуля и булевых операций. Недостающие элементы библиотеки создавали с нуля.

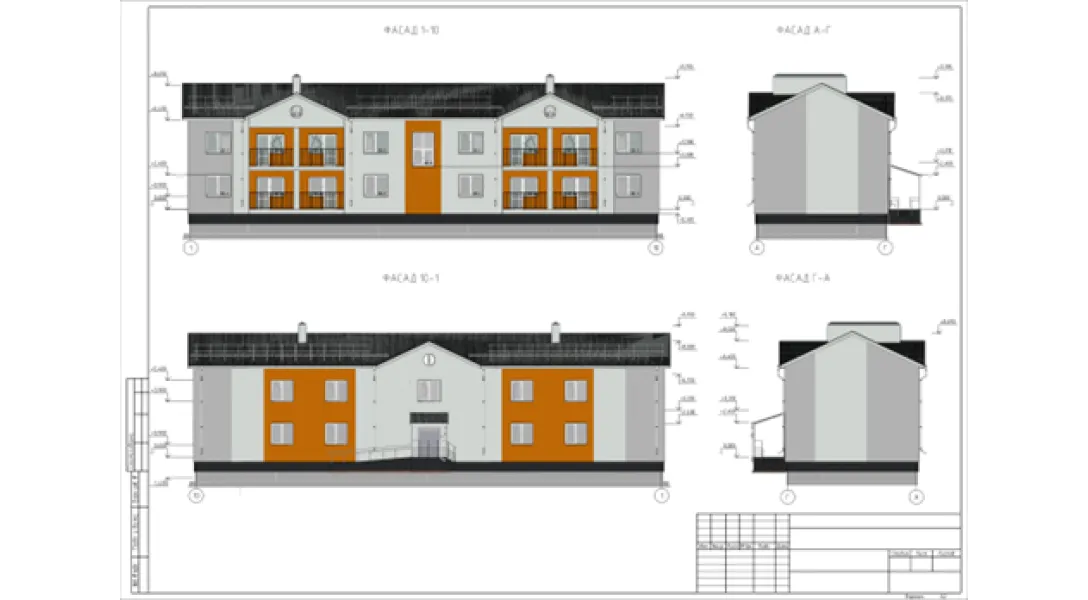

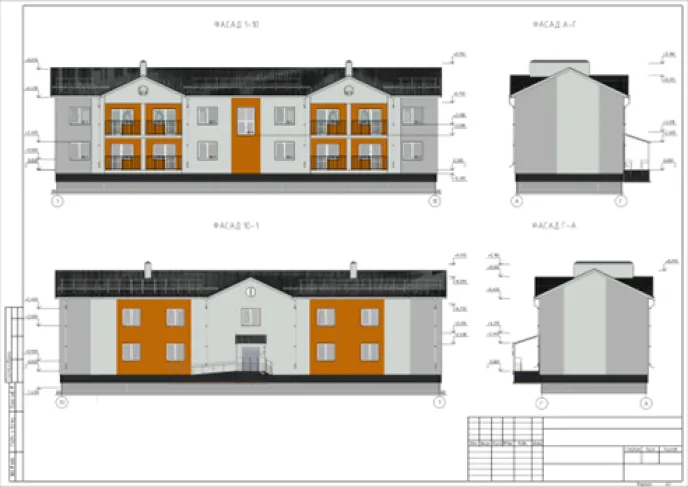

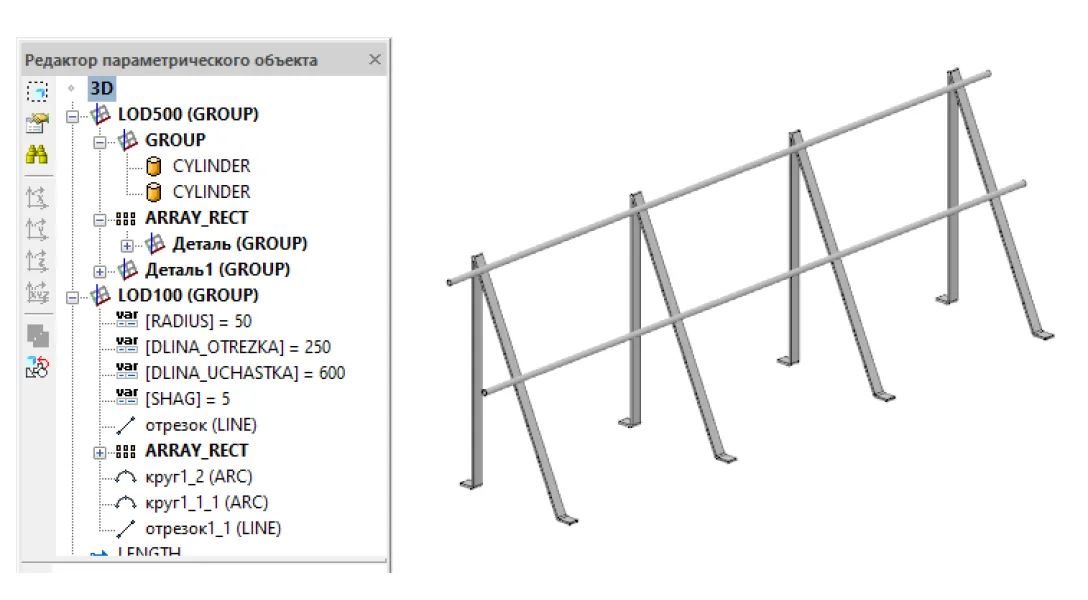

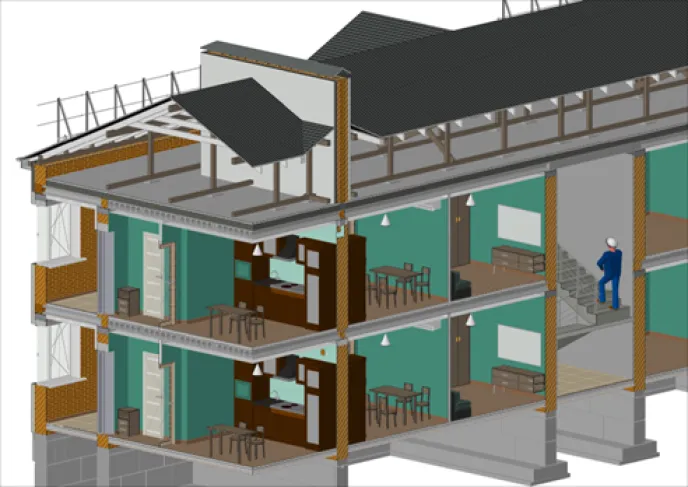

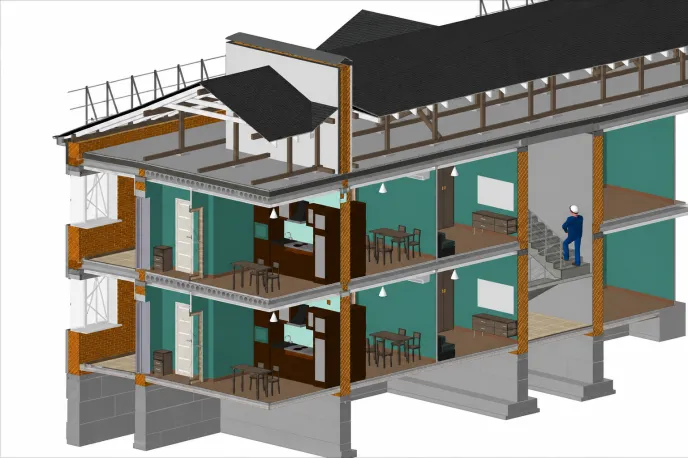

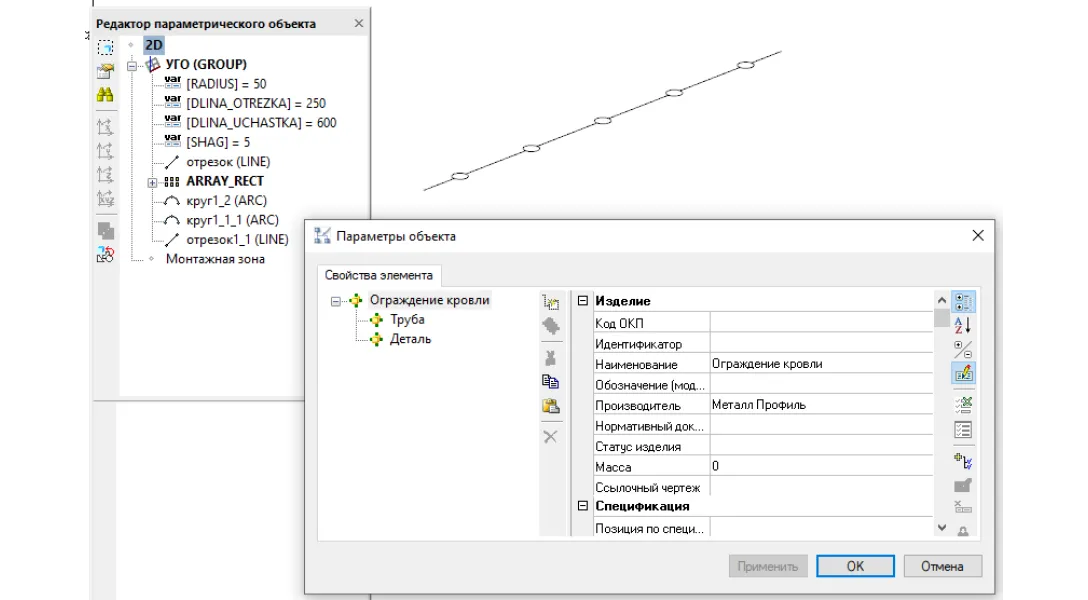

«Проектировщики не побоялись использовать редактор параметрического оборудования. Они сами создавали недостающие объекты, а затем добавляли их в базу, сразу получая и 3D-модель, и условно-графическое отображение для чертежей».
Для точной работы использовались Диспетчер проекта и Мультивью, что позволяло, оставаясь в привычной 2D-среде, параллельно формировать трехмерную модель. Управлять насыщенной моделью помогали инструменты 3D-призмы и изоляции.
«Сейчас мы можем говорить только о промежуточных результатах. Проект продолжается».
Что удалось сделать:
- Схема декомпозиции процесса.Команда создала подробную «карту» всех этапов – от исходных данных до готовой модели и документации. Это живой документ, который будет развиваться.
- Цикличная модель работы.Процесс разделили на три повторяющихся блока: моделирование → оформление графики → получение табличных данных (спецификаций через преднастроенные шаблоны).
- Управление через классификатор и матрицу.Основой стали два ключевых документа: классификатор 3D-объектов (иерархия элементов) и матрица шаблонов. На их основе выстроена файловая структура всего проекта.
- Стандарт заполнения параметров.«Мы проанализировали, на каких параметрах строятся все шаблоны, и зафиксировали требования к их заполнению. Этот документ станет обязательным для применения», – подчеркивает Никита Соковых.
Внедрение продуктов nanoCAD BIM и CADLib дало эффект, который точнее всего описывается словом «структурирование».
«Работа упростилась, процессы стали прозрачнее и понятнее для всех участников».
Команда проектного института не просто освоила новые инструменты – она создала воспроизводимую методологию, собственную «инструкцию» по работе в BIM на отечественном ПО.
