При проектировании раздела ЭОМ часто возникает необходимость на однолинейных схемах отображать дополнительное оборудование, в частности: счетчики учета, вольтметры, амперметры, независимые расцепители и т.д. В nanoCAD BIM Электро присутствует такая возможность. В этой статье мы разберем, как добавлять дополнительное оборудование в однолинейные схемы.

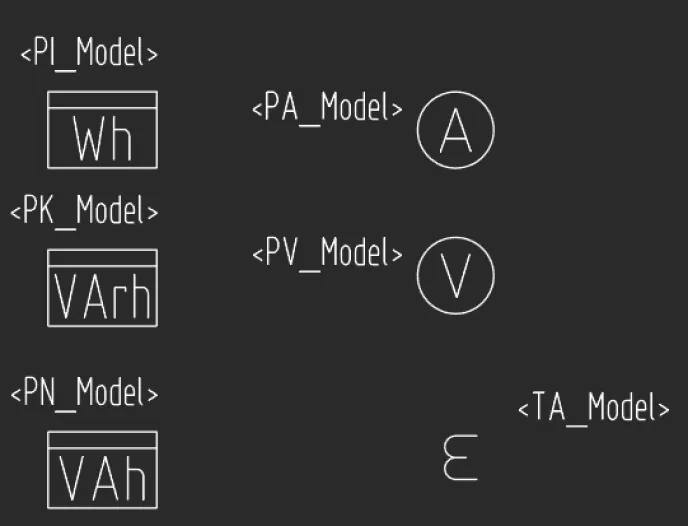

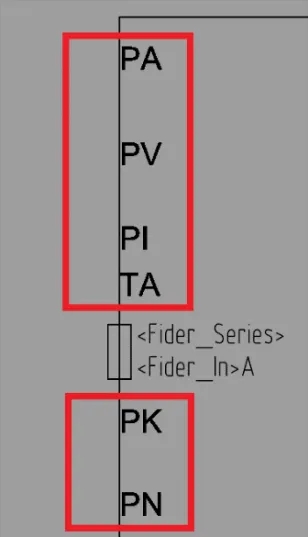

Для отображения дополнительного оборудования на схеме у элемента схемы Блок колонки (ввода, отходящих линий и секционирования) должны присутствовать атрибуты:
- TA. В эту точку будет вставляться блок трансформаторов тока в фазе;
- TAN. В эту точку будет вставляться блок трансформатора тока (амперметра) в нейтрали;
- PA. В эту точку будет вставляться блок амперметра;
- PV. В эту точку будет вставляться блок вольтметра;
- PI. В эту точку будет вставляться блок счетчика активной энергии;
- PK. В эту точку будет вставляться блок счетчика реактивной энергии;
- PN. В эту точку будет вставляться блок комплексного счетчика энергии.

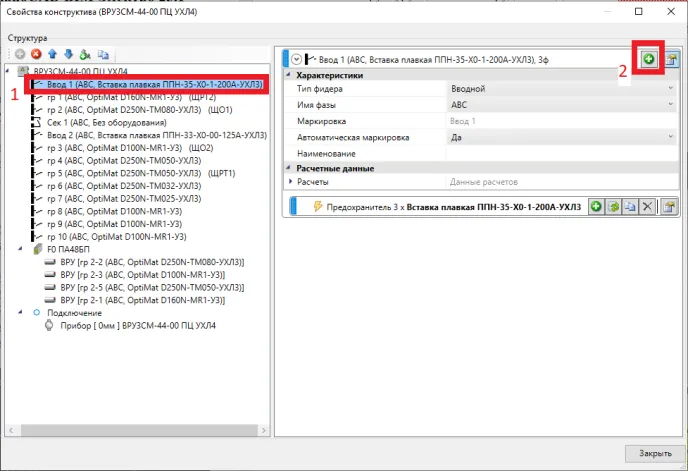

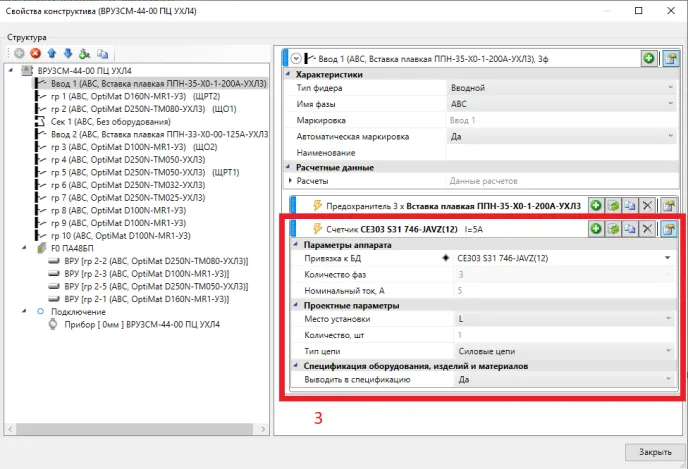

В структуру щитового оборудования (см. рис. 3) добавляем доп. оборудование. Выбрав необходимый фидер (1) в свойствах фидера выбираем Добавить оборудование (2). Из БД оборудования (см. рис. 4) добавляем необходимый элемент (3). Добавленное оборудование показано на схеме (см. рис. 5).
Для генерации УГО автоматического выключателя с независимым расцепителем на однолинейной схеме необходимо чтобы:

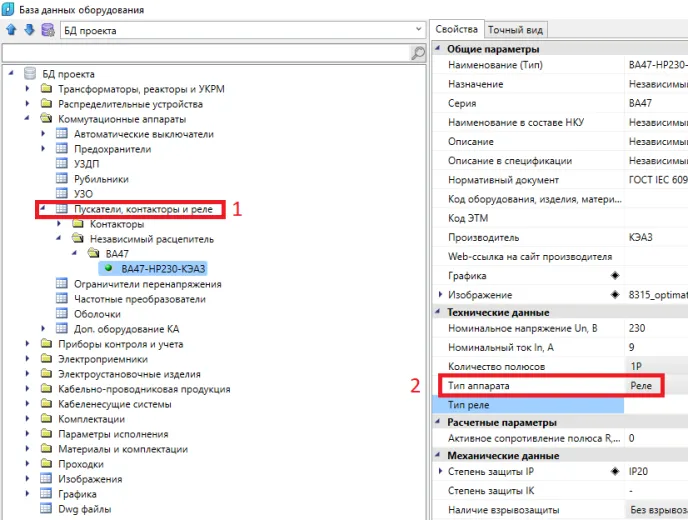

- в БД оборудования (см. рис. 6) НР был создан в таблице Пускатели, контакторы, реле (1), так как он будет моделироваться элементом Реле (2).

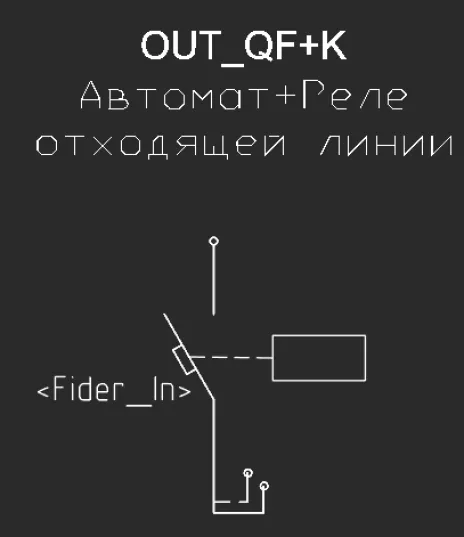

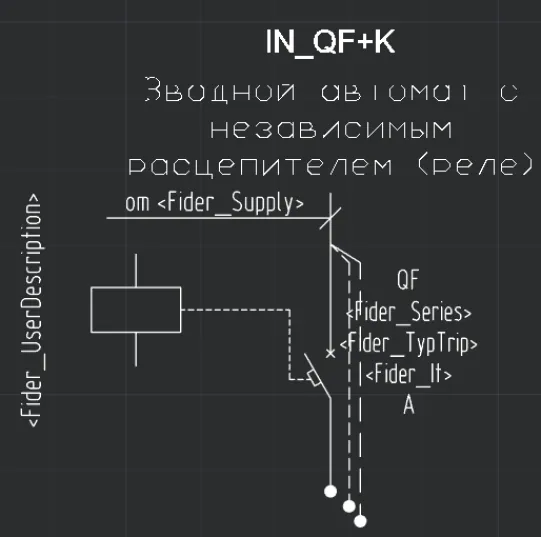

- в шаблоне однолинейной схемы присутствовали блоки IN_QF+K (вводной АВ с НР) (см. рис. 7) и OUT_QF+K (отходящий АВ с НР) (см. рис. 8).
Добавление оборудования аналогично п. 3.2.

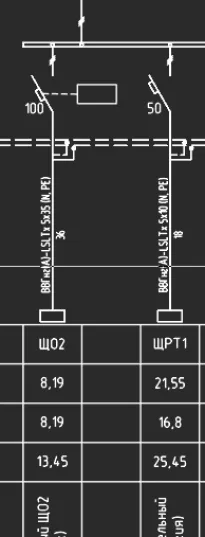

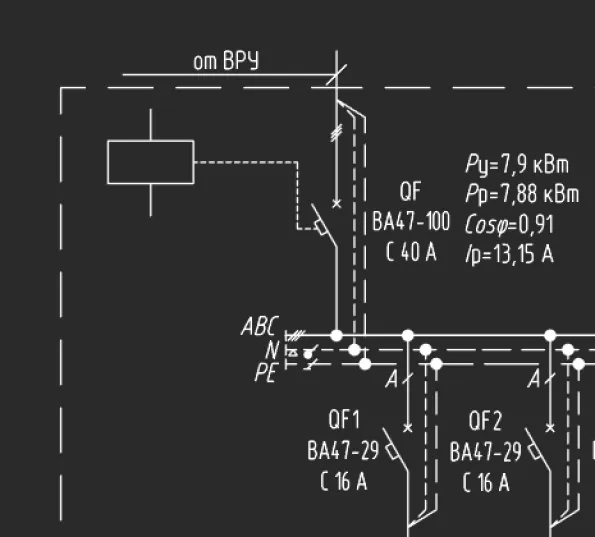

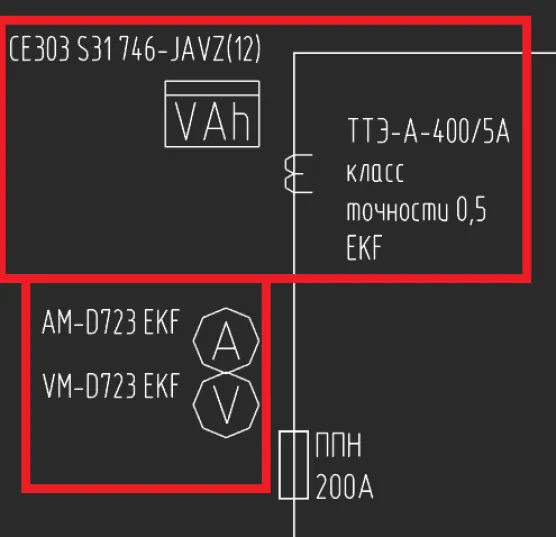

Отображение на схеме (см. рис. 9, 10).
Подводя итоги, мы можем сказать, что в nanoCAD BIM Электро возможно редактировать шаблоны однолинейной схемы и адаптировать их под стандарты вашей организации.
